設備名稱：自動平臺激光焊接機
生產地址：東莞市長安鎮莞長路 198號

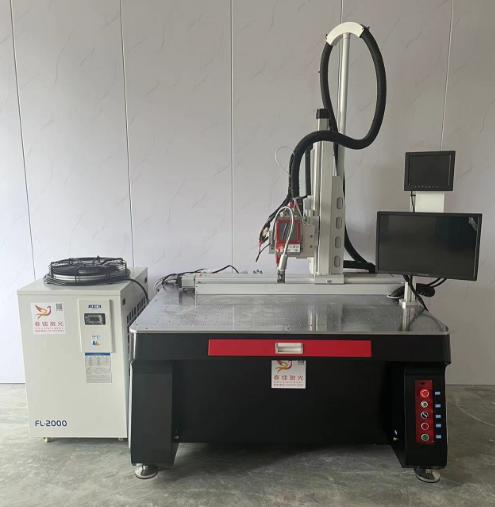

設備圖片：
自動平臺激光焊接機介紹：
自動平臺激光焊接機采用先進的激光技術和控制系統，能夠?qū)崿F(xiàn)微米級的焊接精度，確保焊縫位置的準確性和一致性。
自動平臺激光焊接機作為打造完美接縫的高科技解決方案，以其高精度、高效率、適用性和環保節能的特點，在現代制造業中發揮著重要的位置?，F(xiàn)今不斷發展和創新，自動平臺激光焊接機將在更多領域展現出其獨特的優勢和價值。
主要特點：
1、激光焊接的速度非?？?，通?？梢栽趲酌氲綆追昼妰?nèi)完成焊接，提高了生產效率，縮短了加工周期。
2、激光焊接的精度非常高，可以達到0.1毫米以下的誤差，適用于對焊接質量要求較高的精密零件和薄板焊接。
3、激光焊接的熱影響區非常小，通常只有幾毫米，減少了工件的變形和應力，保持了工件的原始性能和結構。
4、激光焊接的焊縫非常美觀，焊縫寬度小、深度大，焊縫表面光滑、無瑕疵。
5、激光焊接是一種無接觸、無噪音、無污染的焊接方式，不需要使用焊絲、焊劑等材料，減少了能源消耗和環境污染。
6、靈活性和定制化：平臺激光焊接機可根據不同產品的焊接需求進行定制，滿足個性化、多樣化的生產要求
產品功能特性：
自動平臺激光焊接機廣泛應用于超精細加工市場，手機連接端，端子料帶焊接，通信消費類電子，精密金屬帶材，鋁材焊接，新能源鋰電池，銅帶，鋼帶等多個領域。
主要配置明細：
自動平臺激光焊接機主要由激光器、激光焊接頭、外置水冷機（冷卻系統）、運動控制系統、滑臺模組等部件組成
配置名稱 | 配件型號 | 配件規格 | 品牌 |
激光振鏡焊接頭
| 主體結構 | 標準 | 鐳志 |
自制風刀水冷裝置吹氣裝置 | 標準 | ||
冷水機 | 冷水箱主體 | 2P 雙溫雙控 |
激志 |
濾芯 | 標準 2P 濾芯 | ||
機臺主體 | 結構工作范圍 | 800×寬 400×? 400MM | 春鐳 |
激光器 | 2000W | 波長 1070NM |
創鑫 |
串口連接線 | RS232接口 | ||
（7.5-15）米光纖線 | 進口 50UM芯徑光纖線 | ||
傳動電機 | 伺服電機 | 標準 | 雷賽 |
光電限位 | 標準 | 歐母龍 | |
焊接軟件 | 控制系統 | DA 多功能焊接控制軟件 | 零壹 |
顯示屏 | 顯示器 | 17寸工業顯示器 |
|
| CCD | 標準 |
|
機臺技術參數
項目 | 技術參數 | |
最大加工尺寸 （mm） | 800*400mm | |
工件最大高度 | 400mm | |
有效行程 | X 軸 | 800mm |
Y 軸 | 400mm | |
Z 軸 | 400mm | |
定位精度 | X 軸 | ±0.05mm |
Y 軸 | ±0.05mm | |
Z 軸 | ±0.05mm | |
重復定位精度 | X 軸 | ±0.05mm |
Y 軸 | ±0.05mm | |
Z 軸 | ±0.05mm | |
快速定位速度 | X 軸（m/min） | 60m/min |
Y 軸（m/min） | 60m/min | |
Z 軸(m/min) | 15m/min | |
防護等級 | IP54 | |
激光參數
項目 | 技術參數 |
工作模式 | 連續/調制 |
激光功率（W） | 1500/2000/3000W |
激光波長 （nm） | 1070 |
最大調制頻率（KHz） | 連續 |
激光模式 | Yv04 |
光束質量（M2） | ＜0.373 |
功率可調范圍（%） | 0- 100 |
光纖長度 | （7.5-15 ）M |
冷卻方式 | 水冷 |
工作溫度(℃) | 25 |
長期工作穩定性（24h） | 良好 |
焦距 F（mm） | 200 |
焦點可調范圍 | -5—+5 |
額定功率（Kwh） | = 16KW |
工作環境要求
1 | 工作環境溫度 | -20℃-40℃ |
2 | 相對濕度 | 10%-70% |
3 | 周邊環境 | 通風 ，5 米內無沖擊 |
4 | 電源電壓 | 220v |
5 | 電源頻率 | 50Hz |
6 | 接地類型 | 直接接地式 |
